在AI算力需求與新能源汽車高壓化趨勢的雙重推動下，電源系統正面臨前所未有的空間與性能挑戰。傳統隔離偏置電源因體積龐大、效率受限等問題，逐漸成為制約整機設計的瓶頸。德州儀器（TI）近日推出的IsoShield多芯片封裝技術，通過將平面變壓器與隔離電源級集成于單一封裝，為行業提供了突破性解決方案。
AI數據中心與新能源汽車是兩大典型應用場景。在AI計算領域，隨著算力密度攀升，單機架功率突破傳統12V、48V配電極限，高壓直流架構成為主流。然而，800V轉6V等高壓直轉拓撲中，開關頻率提升導致的共模干擾、寄生參數等問題，對輔助供電鏈路的穩定性提出嚴苛要求。新能源汽車領域則面臨另一重壓力：800V平臺普及與SiC、GaN寬禁帶器件的導入，迫使車載電源系統在高頻化、輕量化與高可靠性間尋求平衡。傳統分立式隔離電源模塊因占用空間大、散熱困難，已難以滿足系統集成需求。

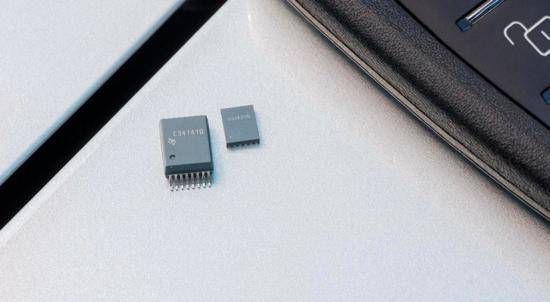

TI的IsoShield技術通過“超高頻操作”與“平面變壓器SiP級集成”兩大核心創新，直擊行業痛點。以UCC34141-Q1為例，該器件將開關頻率推高至20MHz以上，使內置平面變壓器線圈匝數大幅減少，模塊高度壓縮至2.65mm，PCB面積僅152mm2，較傳統方案縮減70%，功率密度提升3倍。更關鍵的是，其通過隔離結構優化將原副邊寄生電容控制在3pF以下，實現250V/ns的共模瞬態抗擾度（CMTI），有效抑制高壓、高dv/dt工況下的誤動作風險。

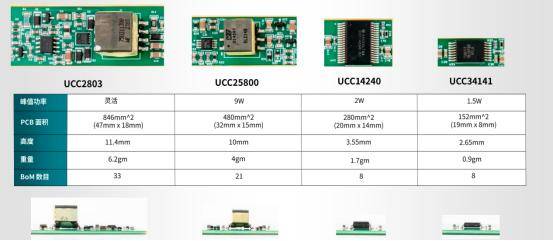

從技術演進路徑看，隔離偏置電源正經歷從分立到集成的跨越。第一代傳統反激架構需外接33個元件，PCB占板面積達850mm2；第二代開環LLC諧振架構將元件數減至21個；第三代初代集成變壓器架構進一步壓縮至8個元件，模塊厚度降至3.55mm。而IsoShield技術代表的第四代方案，通過多芯片封裝（SiP）將變壓器、控制器與功率級高度集成，省去了定制變壓器的繁瑣流程，顯著降低設計復雜度。
在應用層面，IsoShield技術已切入AI數據中心與新能源汽車兩大高密度場景。TI與NVIDIA合作推出的800VDC電源架構中，UCC34141-Q1負責高壓直轉環節的輔助供電，其超高頻特性與低EMI設計，完美匹配高壓直流架構對效率與穩定性的要求。新能源汽車領域，該技術為牽引逆變器、車載充電機等系統提供標準化隔離供電單元，支持SiC器件高頻開關的同時，通過高度集成設計釋放PCB空間，助力整車輕量化目標實現。
高集成度帶來的熱管理挑戰亦不容忽視。以UCC34141為例，其小型化封裝限制了外部散熱器安裝，熱量傳導依賴PCB銅層。工程師需通過優化鋪銅面積、增加熱過孔數量等板級設計，構建高效熱路徑。例如，擴大輸入/輸出電源引腳周圍銅箔面積，可增強局部散熱能力；在芯片電源端與地端附近布置密集熱過孔，則能加速熱量向內層銅面或地平面傳導，從而控制器件實際溫升。
